碳酸鈣磨粉設(shè)備廠家桂林鴻程生產(chǎn)碳酸鈣磨機有80-3000目碳酸鈣磨粉機，桂林鴻程碳酸鈣磨粉設(shè)備中有可生產(chǎn)80目~400目碳酸鈣粗粉的雷蒙磨粉機和HC擺式磨粉機(雷蒙磨粉機升級版)，也有可生產(chǎn)325目到2500目的HLMX細粉立式磨粉機和HCH環(huán)輥磨粉機。桂林鴻程碳酸鈣磨粉機設(shè)備具有制粉效率高，運行穩(wěn)定，環(huán)保又省電等優(yōu)點。

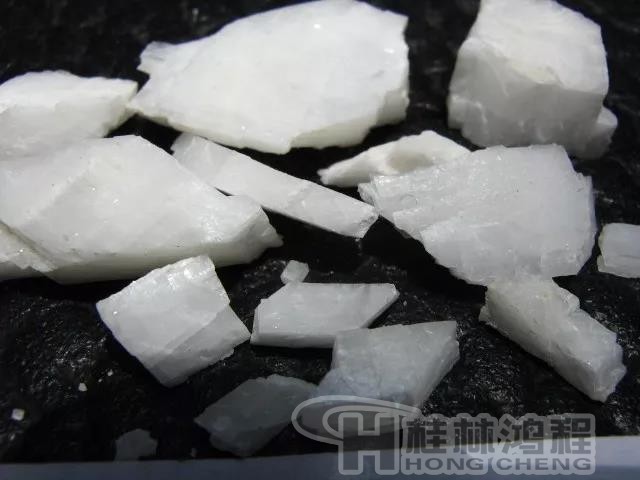

　　眾所周知，碳酸鈣可作為塑料的填料，桂林鴻程匯總了碳酸鈣作為塑料填料的諸多原因。

碳酸鈣添加到塑料中，通常可以起到以下作用：

　　1、改善塑料加工性能

　　碳酸鈣的添加可以改變塑料的流變性能。碳酸鈣粉體，在添加中往往數(shù)量比較大，這樣就有助于它和其他組分的混合，也有助于塑料的加工成形。

　　碳酸鈣的添加，特別是經(jīng)過表面處理過的碳酸鈣添加之后，不但可以提高制品的硬度，還可以提高制品的表面光澤和表面平整性。碳酸鈣的添加，可以減少塑料制品的收縮率、線膨脹系數(shù)、蠕變性能,為加工成形創(chuàng)造了條件。

　　2、碳酸鈣的添加可大大降低塑料成本

　　碳酸鈣儲量極其豐富,制備非常簡單,所以價格非常便宜。如現(xiàn)在塑料填料中最多使用的幾種粒徑的碳酸鈣(特白重質(zhì)碳酸鈣白度95含鈣99)價格325～400目120元)-(600目280元)-(800目320元)-(1250目650元)/ｔ,工廠交貨。經(jīng)過表面活化處理以后,價格也在2000元/ｔ左右。而塑料粒子(聚乙烯)相對來說,價格昂貴。以管材專用料來說,國內(nèi)、國外的聚乙烯(加碳黑)的價格都在9000元/ｔ以上。兩者之間價格相差很大,碳酸鈣在塑料中添加的越多,成本就降得越低。當然碳酸鈣不能無限度的添加,考慮到塑料制成品的韌性,碳酸鈣的填充用量一般控制在50ｗｔ%以內(nèi)(碳酸鈣填料生產(chǎn)廠家提供的數(shù)據(jù))。對于塑料和鋼塑復合管的生產(chǎn),塑料都是其主要的原料,大大地降低塑料成本無疑是極大地降低了生產(chǎn)成本,有益于利潤的提高。

　　3、碳酸鈣的改性作用

　　重質(zhì)碳酸鈣可增加塑料產(chǎn)品體積,降低成本,提高硬度和剛度,減小塑料制品的收縮率,提高尺寸穩(wěn)定性;改進塑料的加工性能、提高其耐熱性、改進塑料的散光性、抗擦傷性、平滑度;同時對缺口抗沖擊強度的增韌效果及混煉過程中的粘流性等方面都具有明顯的效果。

　　（1）力學性能

　　填充碳酸鈣后,由于碳酸鈣的硬度大,會提高塑料制品的硬度和剛度,力學性能增強。制品的抗拉強度和抗彎強度得到改進,并使塑料制品的彈性模量顯著提高,與玻璃鋼相比它的抗拉強度、抗彎強度和抗彎模量與玻璃鋼大致相同,熱變形溫度一般比玻璃鋼高,僅有不如玻璃鋼的是它的缺口沖擊強度較低,但這一缺點可通過添加少量短玻璃纖維而被克服。對于管材,填充碳酸鈣可提高它的幾項指標,如拉伸強度、鋼球壓痕強度、缺口抗沖擊強度、粘流性、耐熱性等;但同時會降低它的幾項韌性指標,如斷裂延伸率、快速開裂、簡支梁沖擊強度等。

　　（2）熱性能

　　加入填充料后,由于碳酸鈣的熱穩(wěn)定性好,可使制品的熱膨脹系數(shù)、收縮率在各方面相同下降,而不象玻璃纖維增強熱塑性那樣,在不同方面有不同的收縮率,加入填充料后可使制品的翹度、彎曲度變小,這是與纖維填充料相比的特點,制品的熱變形溫度隨著填充料的增加而增高。

　　（3）輻射性

　　填充料對射線有一定的吸收能力,一般可吸收30%～80%入射紫外線,防止塑料制品的老化。

　　（4）超細碳酸鈣的特殊改性作用

　　碳酸鈣的粒度也可以做成多種,通過把0.1～1μｍ粒徑的碳酸鈣稱之微細,而把0.1～0.02μｍ范圍內(nèi)的稱之為超細,把粒徑≤0.02μｍ的稱之為超微細。塑料中填充超細級或更細的碳酸鈣,在改變制品性能方面有特殊效果。
　　剛性和韌性是塑料制品兩個重要性能指標,如何保證塑料制品同時具有良好的剛性和韌性,是長期以來材料科學研究的重要課題之一。為了提高塑料制品的韌性,一般采用添加橡膠或彈性體的方法,可以達到增韌改性的目的,但卻損害了材料寶貴的剛性性能,而且材料的加工性能和耐熱性能將會降低。20世紀90年代,人們通過大量的實驗發(fā)現(xiàn),在塑料中填充較大量的超細碳酸鈣粒子后,塑料不僅剛性不受損害,韌性也得到大幅度的提高,可提高2～3倍。改變了以往填充改性塑料必須以犧牲某種力學性能為代價、改性塑料的力學性能隨填料填充量的增加而下降的狀況。過去對無機填料表面活化處理一般采用鋁酸酯、鈦酸酯、硅烷和酸式亞磷酸脂等偶聯(lián)劑,與載體樹脂、潤滑劑混合后,在熔融狀態(tài)下進行表面活化處理。新的表面活化處理工藝除采用偶聯(lián)劑外,還根據(jù)最終塑料制品的成型工藝和使用性能要求,選擇添加一定量的增塑劑、增容劑和分散劑等,而且是常溫下在高攪機內(nèi)進行冷包覆。

　　桂林鴻珵目前銷量大的碳酸鈣磨粉機一款HLMX細粉立式磨粉機，下面是這款磨粉機的參數(shù)。

　　非金屬碳酸鈣磨粉機 石頭磨粉設(shè)備 HLMX細粉立磨

　　【機械名稱】：HLMX細粉立式磨粉機

　　【磨盤直徑】：1000-2400mm

　　【原料水分】：≤5%

　　【生產(chǎn)能力】：4-40t/h

　　【成品細度】：7-45μm  配二次分級可達到3μm

　　【產(chǎn)品特色】：集破碎、干燥、粉磨、輸送于一體，突破超細粉加工產(chǎn)能瓶頸，可替代進口設(shè)備，設(shè)計科學合理，結(jié)構(gòu)獨特創(chuàng)新，是超細粉規(guī)模化生產(chǎn)的設(shè)備。

　　三、加工石頭　生產(chǎn)用石粉的工藝流程

　　第一階段：石頭粗破

　　石頭破碎是第一道工序。石頭經(jīng)礦石粉碎機進行粗破，形成適合磨粉機進料粒度≤30mm的細碎石塊，再由專用車輛運送至原料倉。

　　第二階段：給料

　　烘干后的石頭碎料顆粒由提升機提升至儲料斗，儲料斗落料出來再由給料機均勻的給HLMX細粉立式磨粉機主機喂料。

　　第三階段：研磨粉磨

　　過程中合格的石頭微粉體經(jīng)篩分系統(tǒng)篩選后由管道進入收集器，收集后經(jīng)出粉管排出即為成品，不合格的產(chǎn)品落入主機內(nèi)重新碾磨。

　　整條石頭微粉立磨生產(chǎn)線采用閉路環(huán)風系統(tǒng)，無粉塵泄露，以環(huán)保高標準生產(chǎn)。所生產(chǎn)的石頭微粉適用于水泥廠等生產(chǎn)用途，桂林鴻程的磨粉機售后技術(shù)經(jīng)驗豐富，為您的生產(chǎn)保證順利穩(wěn)定進行。

　　四、石頭磨粉機類型

　　磨粉機廠家桂林鴻程在非金屬礦加工制粉設(shè)備研發(fā)和生產(chǎn)制造領(lǐng)域，具有豐富的經(jīng)驗，根據(jù)客戶加工石頭等非金屬礦物硬度，制粉細度和產(chǎn)量等參數(shù)制定一整套磨粉生產(chǎn)線配置方案，在國內(nèi)外客戶眾多，深得各大粉體企業(yè)的喜愛。

　　碳酸鈣磨粉設(shè)備廠家桂林鴻程生產(chǎn)碳酸鈣磨機有80-3000目碳酸鈣磨粉機，桂林鴻程碳酸鈣磨粉設(shè)備中有可生產(chǎn)80目~400目碳酸鈣粗粉的雷蒙磨粉機和HC擺式磨粉機(雷蒙磨粉機升級版)，也有可生產(chǎn)325目到2500目的HLMX細粉立式磨粉機和HCH環(huán)輥磨粉機。桂林鴻程碳酸鈣磨粉設(shè)備具有制粉效率高，運行穩(wěn)定，環(huán)保又省電等優(yōu)點。

　　想了解80目~3000目碳酸鈣磨粉設(shè)備類型與碳酸鈣磨粉機價格，歡迎致電0773-3661663了解詳情。
