HLM礦渣立磨助力鋰渣在水泥中的運用

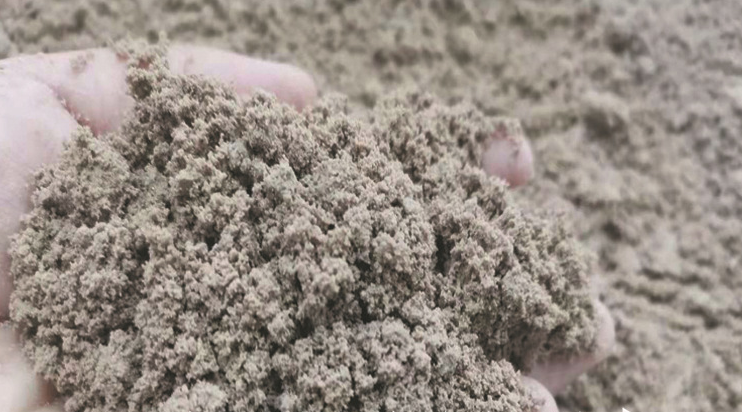

鋰渣是鋰輝石經過1150～1300℃高溫煅燒后再用硫酸法提取的碳酸鋰熟料經滲濾浸洗滌后排出的殘渣。HLM礦渣立磨可將鋰渣研磨到比表面積400m2/kg以上的細度的粉體，激發活性，以達到礦粉S95級，便可將鋰渣應用在水泥中。

鋰渣中的 SiO2、Al2O3絕大數是以無定形的 SiO2、Al2O3形式存在，因而具有火山灰活性，可以用作水泥混合材和混凝土摻合料。從水泥和混凝土試驗研究結果看，鋰渣與硅灰、礦渣粉、粉煤灰的活性相比，依次為：硅灰＞鋰渣＞礦渣粉＞粉煤灰，因此鋰渣可用于配制高強混凝土。

但鋰渣原渣的活性很低，通常需要采用物理激發（或機械激發）、化學激發等方式來激發其活性。

物理激發（或機械激發）：通過機械粉磨以增加鋰渣的細度，提高其比表面積，破壞鋰渣原渣（原渣比表為：300-400m2/kg）主要是以塊狀和片狀為主和少量呈針狀和棒狀的形貌。

鋰渣在水泥中的運用

一、鋰渣在水泥中的運用

（1）鋰渣代替粘土作水泥摻合料

鋰渣代替部分粘土質原料配料后，由于鋰渣有較強吸附性、粘結性，立窯易成球，料球表面光滑且料球強度高，成球合格率由45%提高到70%，為立窯鍛燒優質熟料奠定了基礎。同時生料中加入一定量鋰渣后(3% ) ，生料易燒性得到明顯改善，上火速度加快，基本上無粘邊、結大塊現象。

（2）鋰渣代替部分水泥配制混凝土

鋰渣混凝土具有良好的力學和抗滲性能，能滿足水池、地下室等建筑物的特殊要求，還具有優越的抗沖磨性能，更能適用于公路路面、城市街道和停車場等建筑。

鋰渣具有優良的可磨性，當其細度為770m2/kg時，其形貌與粉煤灰圓形顆粒形貌相差無幾，因此鋰渣可起到“滾珠減阻”的效應，鋰渣越細，其效應越好。

用鋰渣代替水泥制備混凝土，能大大提高混凝土的強度，特別是后期強度，當摻量為40%時，混凝土28天的抗壓強度和不摻的基準混凝土強度相當。同時鋰渣的摻入會使混凝土形成細觀層次的自緊體系，降低水泥石的孔隙，增加凝膠孔的數量，從而提高抗凍性。

另外，將鋰渣和礦渣或粉煤灰或石粉進行復摻，可以產生“1+1>2”的疊加效應，相互激發，促進火山灰效應。研究表明：當鋰渣和礦渣共同取代水泥達到50%時，混凝土28d都未被碳化，充分說明這種混凝土的高抗碳化性能。

二、鋰渣制粉設備

HLM礦渣立磨可將鋰渣研磨到比表面積400m2/kg以上的細度的粉體，激發活性，以達到礦粉S95級，便于鋰渣在水泥中的運用。鋰渣和礦渣或粉煤灰或石粉進行復摻,相互激發，制造高強水泥。
